SADP-65KB Фотоснимки платы с элементами. Блок питания ноутбука. Ещё ни разу не ремонтировался. Вскрытие корпуса. Вскрывал прочной, плоской отвёрткой, так как корпус склеен суперклеем. Если собираетесь использовать механизацию, типа маленкой фрезы, будьте осторожны и глубоко не пилите! Внутри очень плотно прилегают радиаторы охлаждения силовых элементов. Толщина стенок корпуса где-то 2 мм, на эту клубину и надо пропиливать склееный шов. ГЛУБЖЕ 2 ММ НЕ ПРОПИЛИВАЙТЕ, повредите детали на плате!!! Успешность вскрытия отвёрткой  зависит от того, сколько клея намазали.

Если Ваши руки никогда не держали слесарные инструменты, лучше обратитесь к специалисту у которого есть всё необходимое для располовинивания корпуса.

Скачать. Все фотографии платы SADP-65KB. Размер 4.95 MB.

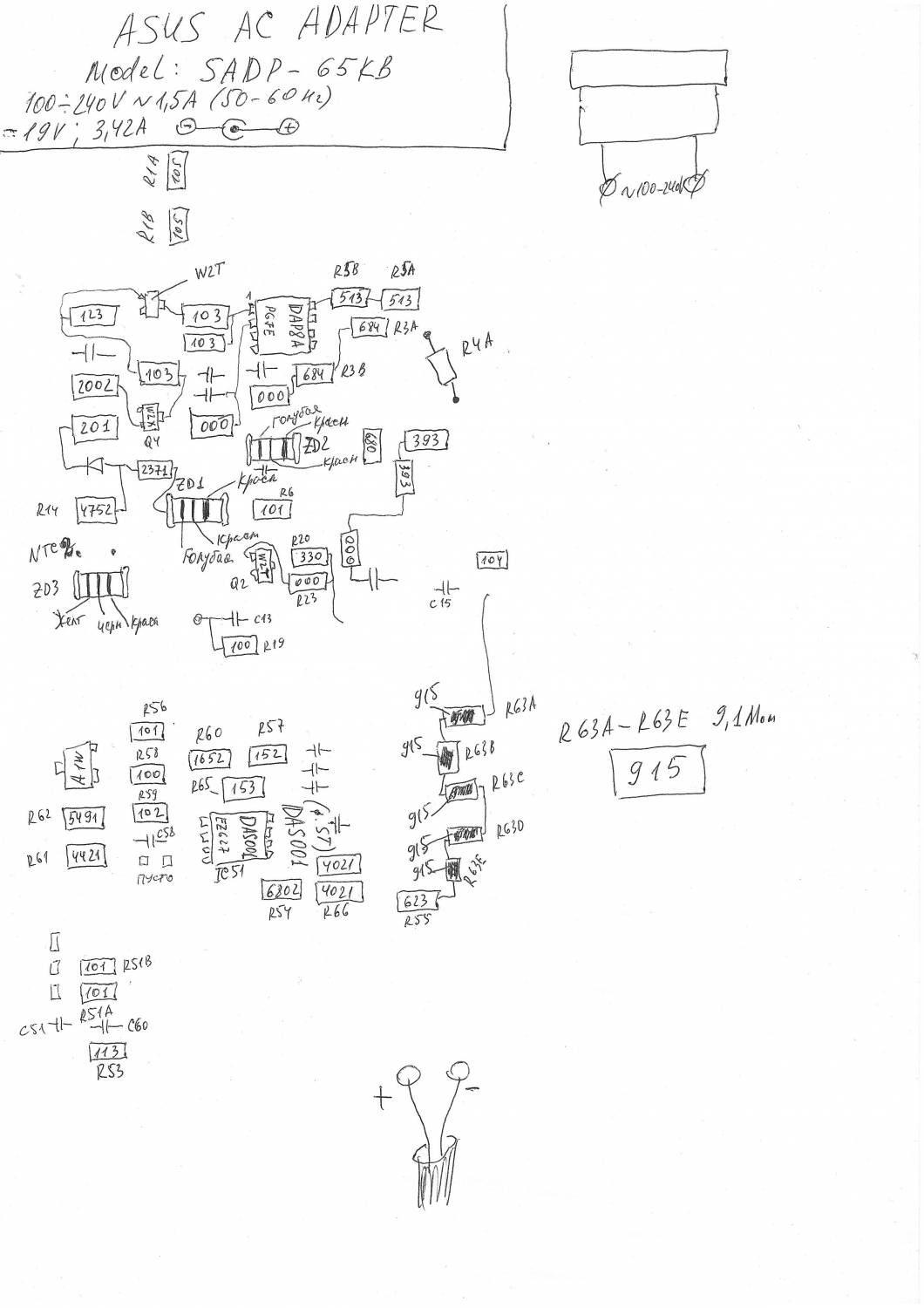

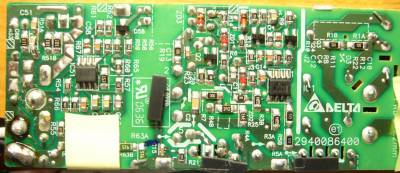

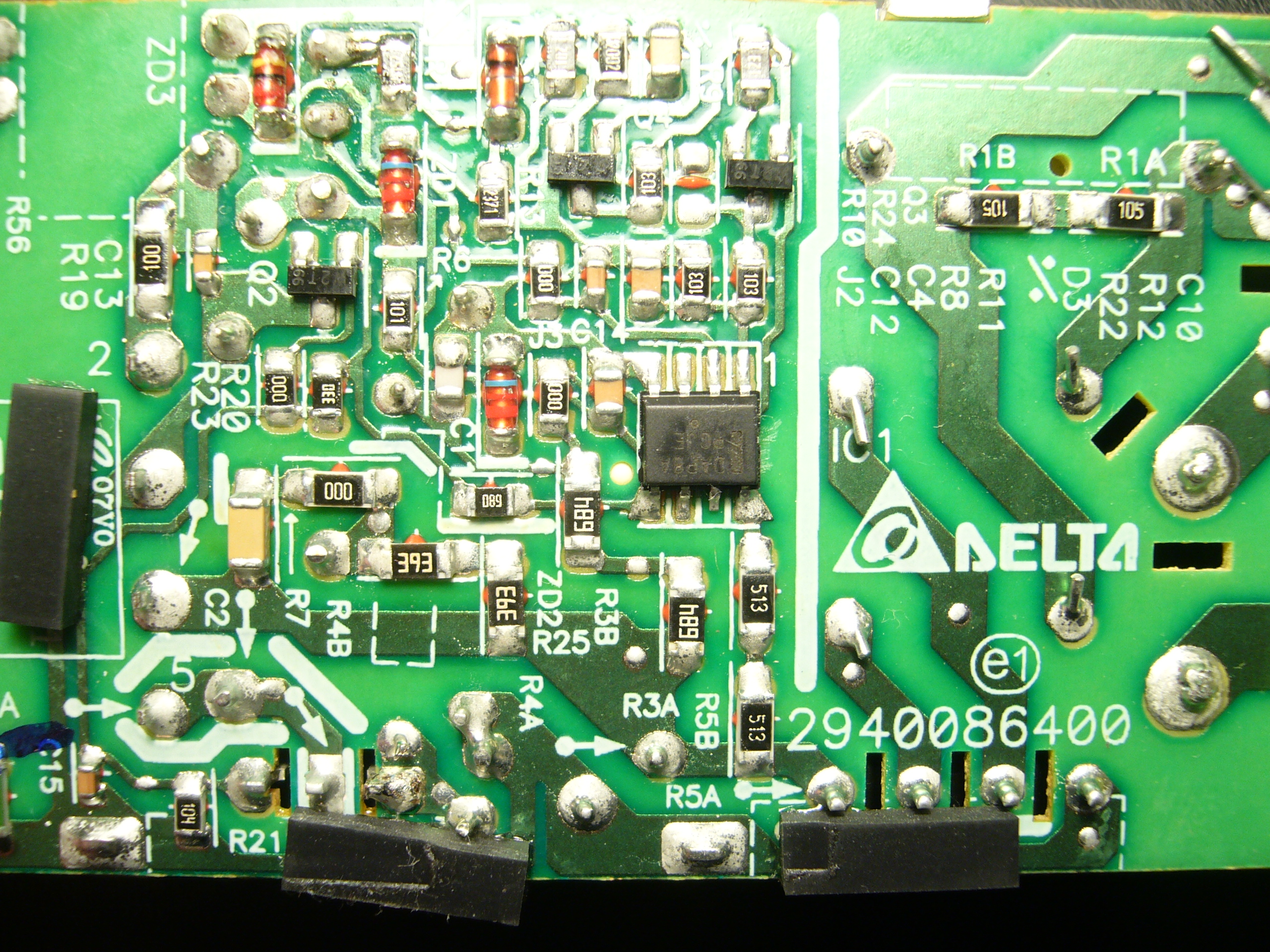

На снимках чётко видна маркировка, дорожки на плате.

НАЖМИТЕ НА ИЗОБРАЖЕНИЕ ДЛЯ УВЕЛИЧЕНИЯ!.


НАЖМИТЕ НА ИЗОБРАЖЕНИЕ ДЛЯ УВЕЛИЧЕНИЯ!.
