Ноутбук Asus Z99H не включается, мигает зелёный светодиод.
Не запускается ноутбук Asus Z99H. Материнская плата A8J/F. Мигает зелёный светодиод на кнопке питания (включения). Не работает ни от сетевого блока питания, ни от аккумулятора. Заряд батареи не происходит. Устройство зарядное SADP-65KB исправно.
Для увеличения нажмите на изображение.

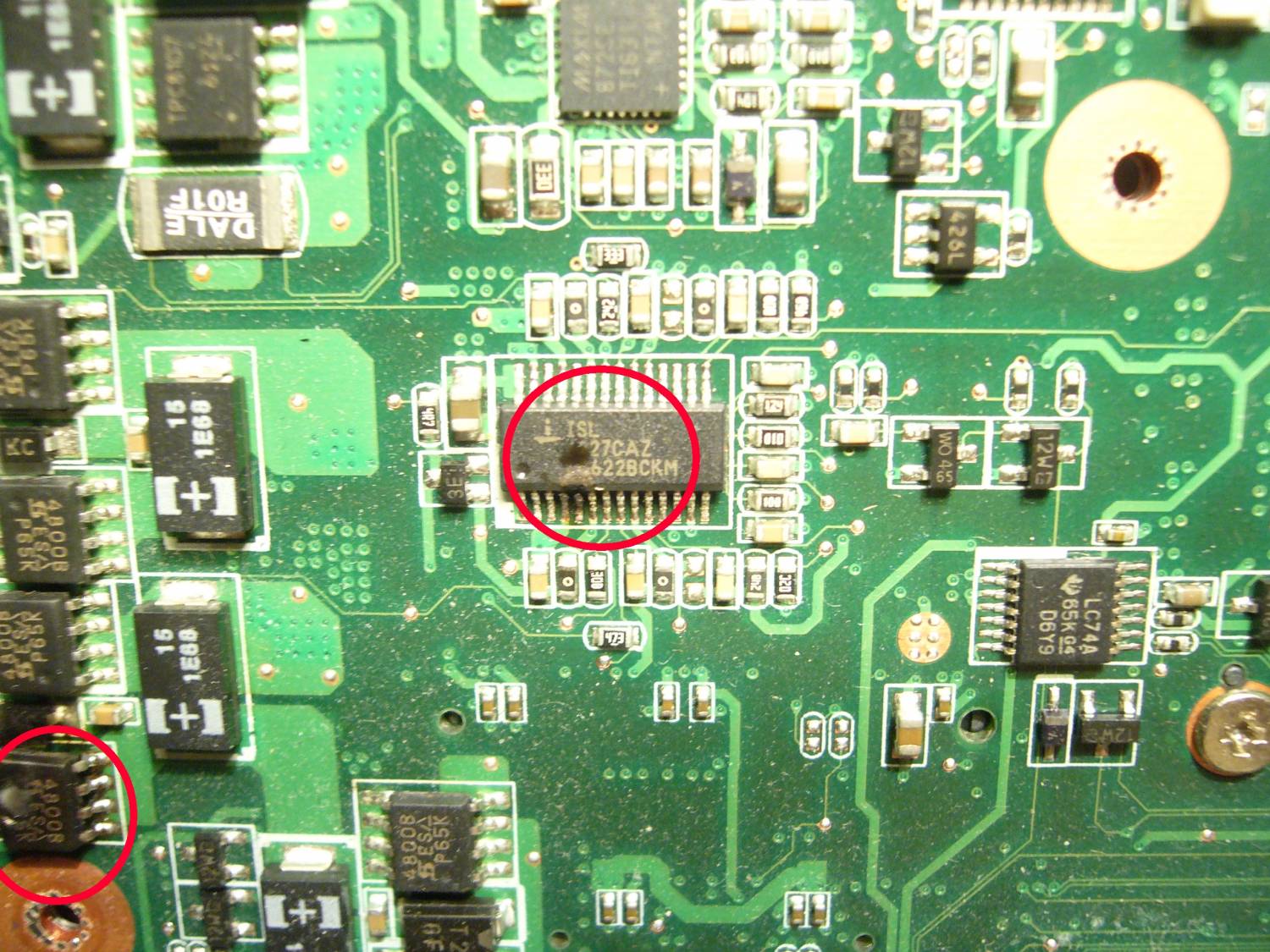

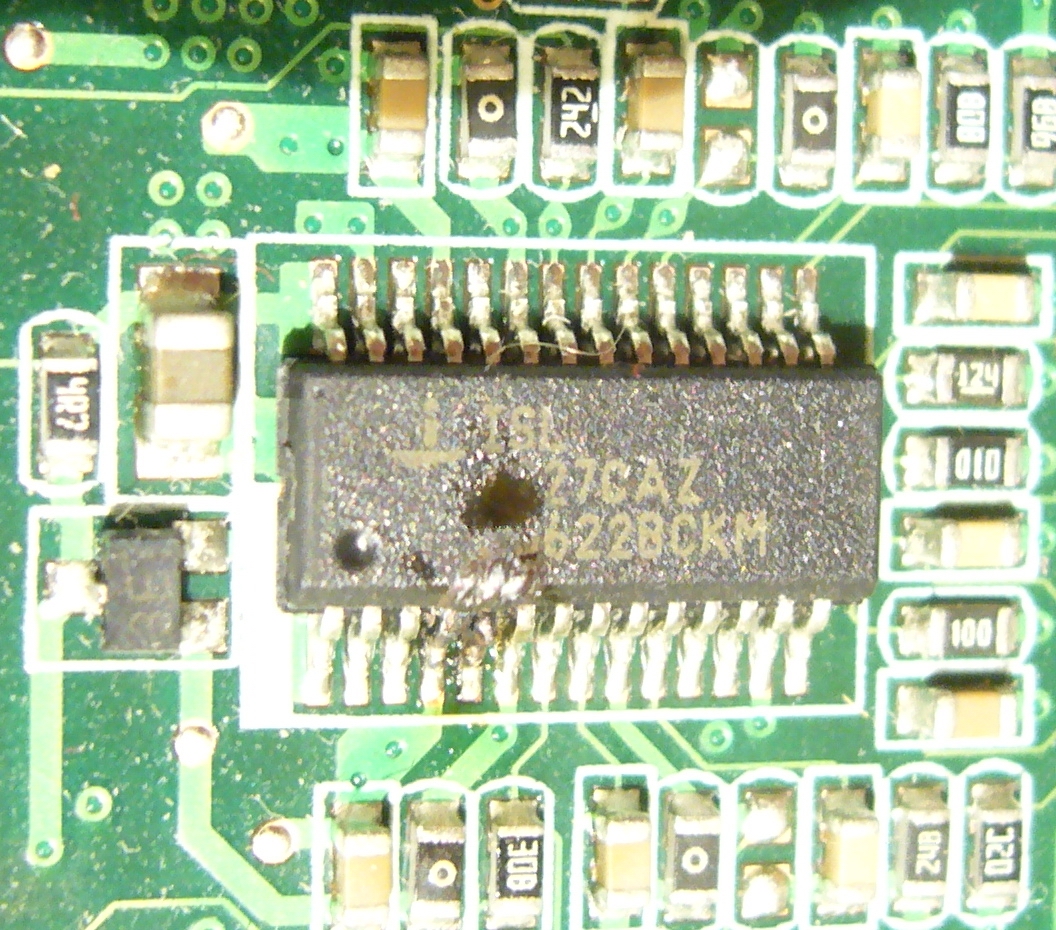

Неисправны элементы имеющие прогары с маркировкой: ISL6227CAZ (SSOP корпус) и 4800B (SOiC-8 корпус), (IS4800BDY - судя по разводке платы, одинарный N-канальный полевой транзистор). Отгорели дорожки на плате у ИМС ISL6227CAZ и 4800B, поэтому пришлось их восстанавливать проводками МГТФ. Один из проводников уходит прямо под корпус ИМС ISL6227CAZ, пришлось повозиться с прокладкой провода.
Схема платы A8J/F. Спрашивать в комментариях или гостевой. (так как сам качал с условием "для личного пользования"). Ссылка на схему смотрите в комментариях, пост №2.
После замены деталей ISL6227CAZ и IS4800BDY. Работа платы восстановилась. После окончательной сборки ноутбука, выяснилось, что неисправен DVD-rom model: GMA-4082N, ROM VER.HJ02AA (DVD Writable/CD-RW Driwe, HL Data Storage, aug 2006).
Причём при установке родного (как выяснилось, неисправного) DVD Drive на штатное место, ноутбук переставал загружаться и HDD попадал в БИОС. При запуске выводятся сообшения о невозможности прочитать загрузочный сектор или предложение вставить загрузочный диск.
Уважаемый, Сергей. Методику разборки поищите в сети. Если никогда не имели дело с миниатюрной электроникой, обратитесь к опытным ремонтникам. Главное не торопиться, чтобы корпус не поломать. Сначала нужно снять все устройства: АКБ, CD-ROM, HDD, извлечь карту памяти из слота, если есть. Потом снимается клавиатура, аккуратно не оторвите! Шлейф у клавиатуры плёночный, находится снизу, разъём имеет защёлку. Появиться доступ к винтам, для разборки корпуса. У экрана винтики заклеены декоративными пятачками, диаметром 3 мм, под цвет корпуса. Очень аккуратно располовинивается дисплей, есть ещё и защёлки по периметру. В общем работа не простая ...
Добрый день!Появилась проблемка, Друг залил пивком свой ноутбук ASUS Z-99H,с его слов -обесточен от сети с выдёргиванием аккума -сразу.Далее-перевёрнут для слива и просушки.После двух суток просушки-подал питание -ВКЛ.-и запуска- НЕТ. На данный момент реально исправна только индикация питания-зелёный светоид- и ВСЁ. Требуется разборка и тщательный осмотр мамы со всем навесным.Помогите ПОЖАЛУЙCТА – найти сервис-мануал по разборке ASUS Z-99H и схему на его маму. С уважением к Вам.
Ой, ошибочка вышла! Приношу свои извинения. Но вид материнки, выгоревших элементов, и симптомы абсолютно идентичны!!! Сегодня поставил новую материнку с работающего! ноутбука. Изменений никаких. Уже боюсь сдавать в ремонты. Если у автора есть информация по решению проблемы, огромная просьба поделиться. Еще раз приношу извинения.
Добрый день. Случайно попал на статью и вижу: что такое, ведь это же моя материнка! Те же выгоревшие элементы. История: через знакомого передал мастеру, при возврате знакомый сказал, что по замене деталей материнка не работает (в статье написано обратное), придется перебирать все элементы, это будет стоить 200 $ (согласно статье замена DVD и/или HDD возможно решила бы вопрос). Материнку мне вернули с выпаянными элементами. Нехорошо P.S. Ошибки быть не может - сам присутствовал при разборке после поломки у себя на работе жестянщиками; показал им - абсолютно подтвердили.
Для john18. Мануал скачивал отсюда. Ссылка на схему платы Asus A8J/F. Заводской сервис мануал на материнскую плату Asus A8J/F Размер файла 1,13 MБ, формат pdf, качество отличное.
